油煙凈化系統風道設計與計算
- 2025-06-06
- 128
- 深圳恒亞通環??萍加邢薰?/dt>

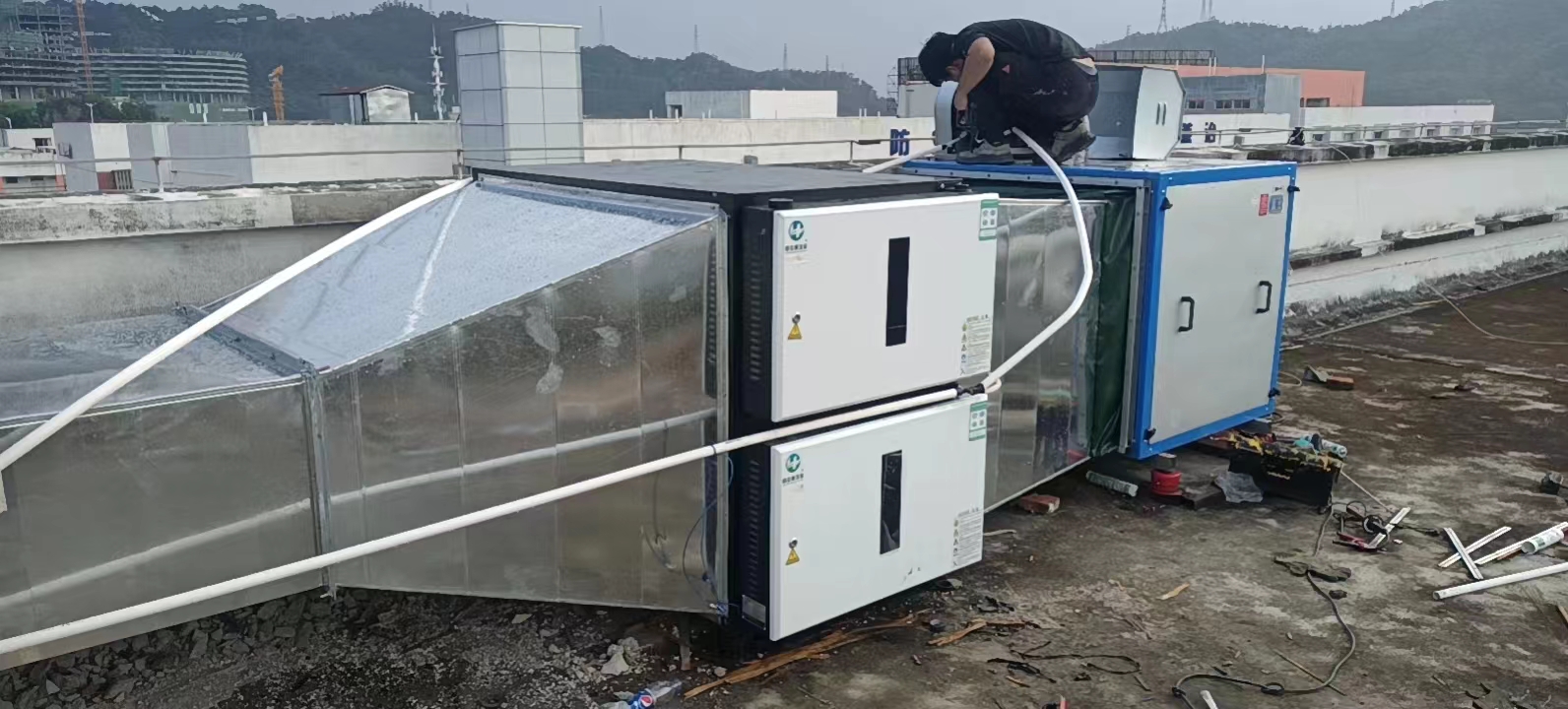

在油煙凈化系統中,風道設計與計算是確保系統高效運行、實現良好凈化效果的關鍵環節。合理的風道設計能夠保障油煙順暢輸送至凈化器,提高凈化效率,同時減少能耗與維護成本。
一、風道設計原則
(一)確保氣流均勻穩定
風道布局應盡量保證氣流在整個系統內均勻分布,避免出現氣流短路或局部風速過高、過低的情況。例如,在分支風道設計時,需依據各分支所連接的爐灶數量、廚房空間布局等因素,合理分配風道截面積,使各分支的油煙都能順利匯入主風道。以大型美食廣場為例,不同檔口的爐灶數量與烹飪強度存在差異,可通過精確計算,對檔口連接的分支風道進行差異化設計,確保每個檔口產生的油煙都能以合適的流速進入主風道,避免因某一分支風速過快導致其他分支油煙倒灌,或因流速過慢使油煙在分支內積聚。
(二)減少阻力損失
風道應盡可能減少?gòu)濐^、變徑等部件,以降低氣流在輸送過程中的阻力。每一個彎頭和變徑都會增加風阻,導致風機能耗增加,且可能影響油煙輸送效果。若必須設置彎頭,應采用大半徑彎頭,其曲率半徑一般不小于風道直徑的 1.5 倍,這樣可有效減小氣流轉彎時的能量損失。在風道材質選擇上,優先采用內壁光滑的材料,如不銹鋼板,其表面粗糙度低,能減少油煙與風道內壁的摩擦,降低阻力。與普通鍍鋅鋼板相比,不銹鋼板風道可使風阻降低約 10%-15%,顯著提升系統運行效率。
(三)符合防火安全要求
由于油煙具有可燃性,風道設計必須嚴格遵循防火規范。風道應采用不燃材料制作,如厚度不小于 1.0mm 的鍍鋅鋼板或不銹鋼板。在穿越防火分區時,需設置防火閥,當風道內溫度達到 70℃(一般廚房環境下防火閥動作溫度)時,防火閥自動關閉,阻止火勢通過風道蔓延。例如,在商業綜合體中,不同餐飲店鋪所在區域可能屬于不同防火分區,風道在穿越這些分區邊界時,必須安裝合格的防火閥,且定期對防火閥進行維護與檢測,確保其在緊急情況下能正常工作。
二、風道計算方法
(一)風量計算
1.按爐灶數量估算:對于餐飲場所,可依據爐灶數量初步估算風量。一般每個爐灶對應的處理風量約為 2000 - 4000 立方米 / 小時,具體數值可根據菜系特點、烹飪強度等因素調整。例如,以爆炒為主的川菜館,每個爐灶風量可按 3500 - 4000 立方米 / 小時計算;而以蒸煮為主的粵菜館,每個爐灶風量可按 2000 - 2500 立方米 / 小時估算。若某餐廳有 10 個爐灶,以川菜烹飪?yōu)橹?,則初步估算總風量為 3500×10 = 35000 立方米 / 小時。
2.按換氣次數計算:對于廚房空間較大且爐灶分布較分散的情況,可通過換氣次數來計算風量。廚房每小時換氣次數通常在 40 - 60 次。假設廚房面積為 200 平方米,高度為 3 米,則廚房空間體積為 200×3 = 600 立方米。若按每小時 50 次換氣計算,所需風量為 600×50 = 30000 立方米 / 小時。在實際應用中,需綜合考慮廚房設備散熱、人員密度等因素,對換氣次數進行適當調整。
(二)風道截面積計算
確定風量后,根據選定的風速來計算風道截面積。風道內風速一般控制在 8 - 12 米 / 秒較為合適。風速過低,會導致風道截面積過大,增加成本與空間占用;風速過高,則會增大風阻與噪音,且可能影響油煙凈化效果。以風量 30000 立方米 / 小時為例,若選取風速為 10 米 / 秒,先將風量單位換算為立方米 / 秒,即 30000÷3600≈8.33 立方米 / 秒。根據風道截面積公式 S = Q÷v(S 為截面積,單位平方米;Q 為風量,單位立方米 / 秒;v 為風速,單位米 / 秒),可得風道截面積 S = 8.33÷10 = 0.833 平方米。若風道為矩形,可根據實際空間情況,將其設計為寬 1 米、高 0.833 米左右的尺寸(寬高比例盡量接近 1:1,以減少風阻)。
(三)風壓計算
風壓計算較為復雜,需考慮風道沿程阻力、局部阻力以及設備阻力等因素。
1.沿程阻力:風道沿程阻力與風道長度、內壁粗糙度、風速等有關??赏ㄟ^(guò)達西 - 威斯巴赫公式計算,即 hf = λ×(L÷D)×(v2÷2g),其中 hf 為沿程阻力,單位帕斯卡;λ 為摩擦系數,與風道材質有關,如鍍鋅鋼板 λ 約為 0.015 - 0.02;L 為風道長度,單位米;D 為風道當量直徑,對于矩形風道 D = 2ab÷(a + b),a、b 分別為風道寬和高,單位米;v 為風速,單位米 / 秒;g 為重力加速度,取 9.81 米 / 秒 2。假設某段鍍鋅鋼板風道長 20 米,寬 1 米,高 0.833 米,風速 10 米 / 秒,先計算當量直徑 D = 2×1×0.833÷(1 + 0.833)≈0.91 米,代入公式可得沿程阻力 hf = 0.018×(20÷0.91)×(102÷2×9.81)≈20.2 帕斯卡。
2.局部阻力:局部阻力主要由彎頭、變徑、閥門等部件產生。每個部件的局部阻力系數 ζ 可通過相關手冊查得,局部阻力 hj = ζ×(v2÷2g)。例如,一個 90° 彎頭的局部阻力系數 ζ 約為 0.25,若該彎頭處風速為 10 米 / 秒,則局部阻力 hj = 0.25×(102÷2×9.81)≈12.7 帕斯卡。在計算總局部阻力時,需將風道內所有局部部件的阻力相加。
3.設備阻力:油煙凈化器、風機等設備也會產生阻力,設備阻力可從設備廠家提供的技術參數中獲取。假設油煙凈化器阻力為 200 帕斯卡,風機自身阻力為 50 帕斯卡。將沿程阻力、局部阻力與設備阻力相加,即為系統所需總風壓。在上述例子中,總風壓 H = 20.2 + 12.7 + 200 + 50 = 282.9 帕斯卡。實際設計中,還需考慮一定的安全余量,一般增加 10% - 20%,即最終設計風壓為 282.9×(1 + 15%)≈325.3 帕斯卡。
三、風道設計與計算的注意事項
(一)考慮熱脹冷縮
廚房環境溫度變化較大,風道在長期使用過程中會因熱脹冷縮而產生變形。因此,在風道設計時,需預留伸縮節,一般每隔 15 - 20 米設置一個。伸縮節可采用不銹鋼波紋伸縮節,其具有良好的伸縮性能與耐腐蝕性,能有效補償風道因溫度變化產生的長度變化,防止風道因熱脹冷縮導致開裂或連接部位松動。
(二)合理設置排風口與補風口
排風口應設置在油煙產生源上方,且盡量靠近爐灶,確保能有效捕捉油煙。排風口風速一般控制在 0.5 - 1.0 米 / 秒,避免風速過高導致油煙擴散。補風口位置應合理規劃,使新鮮空氣能均勻補充到廚房各個區域,避免出現氣流死區。補風量一般為排風量的 70% - 80%,以維持廚房?jī)?nèi)微負壓環境,防止油煙外溢。例如,在廚房布局設計時,可將補風口設置在遠離爐灶的一側墻壁上,與排風口形成對角分布,促進空氣循環。
(三)定期維護與清理
風道在使用過程中,內部會積聚油污,不僅影響通風效果,還存在火災隱患。因此,需定期對風道進行維護與清理。建議每季度至少進行一次全面檢查,每年進行 1 - 2 次深度清洗。清洗時,可采用專業的風道清洗設備,如高壓水槍、機器人清洗設備等,將風道內的油污徹底清除。同時,檢查風道連接部位是否松動、防火閥是否正常工作等,確保風道系統安全穩定運行。
